AeroZesh T Manuale

NOME DEL MODELLO

VSV-AZT4
VSV-AZT6
VSV-AZT4E42A
VSV-AZT6E42A

CARATTERISTICHE PRINCIPALI

14785cdfccdc7f36b07b947219376663

MOTORE EC PWM SILENZIOSO : Il motore EC con regolazione PWM offre un funzionamento silenzioso e risparmio energetico.
FLUSSO D’ARIA EFFICIENTE : Consegna di aria efficace con pale del rotore idro-meccaniche in alta pressione statica.
CONTROLLO DELLA VELOCITÀ E CICLI ON/OFF¹ : Controllo della velocità a 10 livelli e tre modalità di ciclo ON/OFF tramite il controller E12.
CUSSINETTI A SFERE DOPPI : I doppi cuscinetti a sfera nel motore forniscono una durata stimata di 67.000 ore. Consente di montare il ventilatore in qualsiasi direzione.
MULTIPLI MODI² : Modalità manuale, ciclo ON/OFF e modalità automatica intelligente, configurazione rapida e facile tramite VIVOSUN GrowHub.
CONTROLLO WI-FI E APP² : Impostazioni intelligenti basate su condizioni ambientali variabili tramite GrowHub e APP VIVOSUN da remoto.
```
*1.Solo su modelli di VSV-AZT4/VSV-AZT6.
*2.Solo su modelli di VSV-AZT4E42A/VSV-AZT6E42A.
```

CONTENUTO DEL PRODOTTO

VSV-AZT4/VSV-AZT6

Immagine	Nome	Quantità

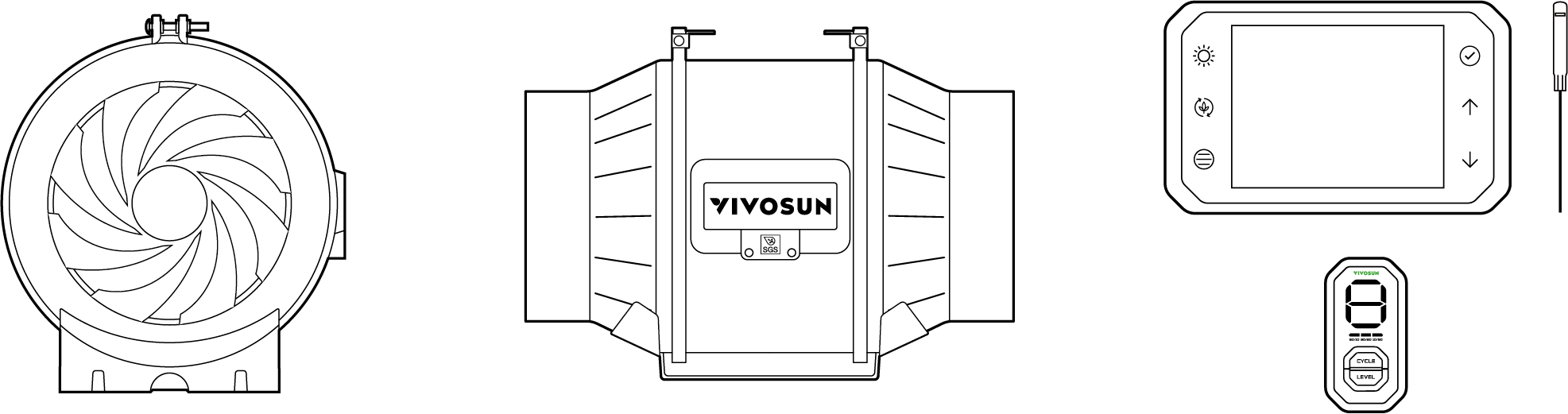

	Ventola canalizzata	1PZ
	Cavo di estensione di tipo C	1PZ
	Controller E12	1PZ
	Gancio a corda	2 PZ
	Set di viti	4 PZ
	Ancoraggio a parete	4 PZ

Immagine

Nome

Quantità

98137d66d20759b766e8a45159f42826

Ventola canalizzata

1PZ

Cavo di estensione di tipo C

1PZ

Controller E12

1PZ

Gancio a corda

2 PZ

Set di viti

4 PZ

Ancoraggio a parete

4 PZ

VSV-AZT4E42A/VSV-AZT6E42A

Immagine	Nome	Quantità
	Ventola canalizzata	1PZ
	Cavo di estensione di tipo C	1PZ
	Gancio a corda	2 PZ
	Set di viti	4 PZ
	Ancoraggio a parete	4 PZ
	Controller intelligente	1 PZ
	Sensore di temperatura / umidità	3 m
	Viti di espansione	2 PZ
	Piastra di ferro	1 PZ
	Legacci	3 PZ
	Fascette	1 PZ

Immagine

Nome

Quantità

98137d66d20759b766e8a45159f42826

Ventola canalizzata

1PZ

Cavo di estensione di tipo C

1PZ

Gancio a corda

2 PZ

Set di viti

4 PZ

Ancoraggio a parete

4 PZ

Controller intelligente

1 PZ

Sensore di temperatura / umidità

3 m

Viti di espansione

2 PZ

Piastra di ferro

1 PZ

Legacci

3 PZ

Fascette

1 PZ

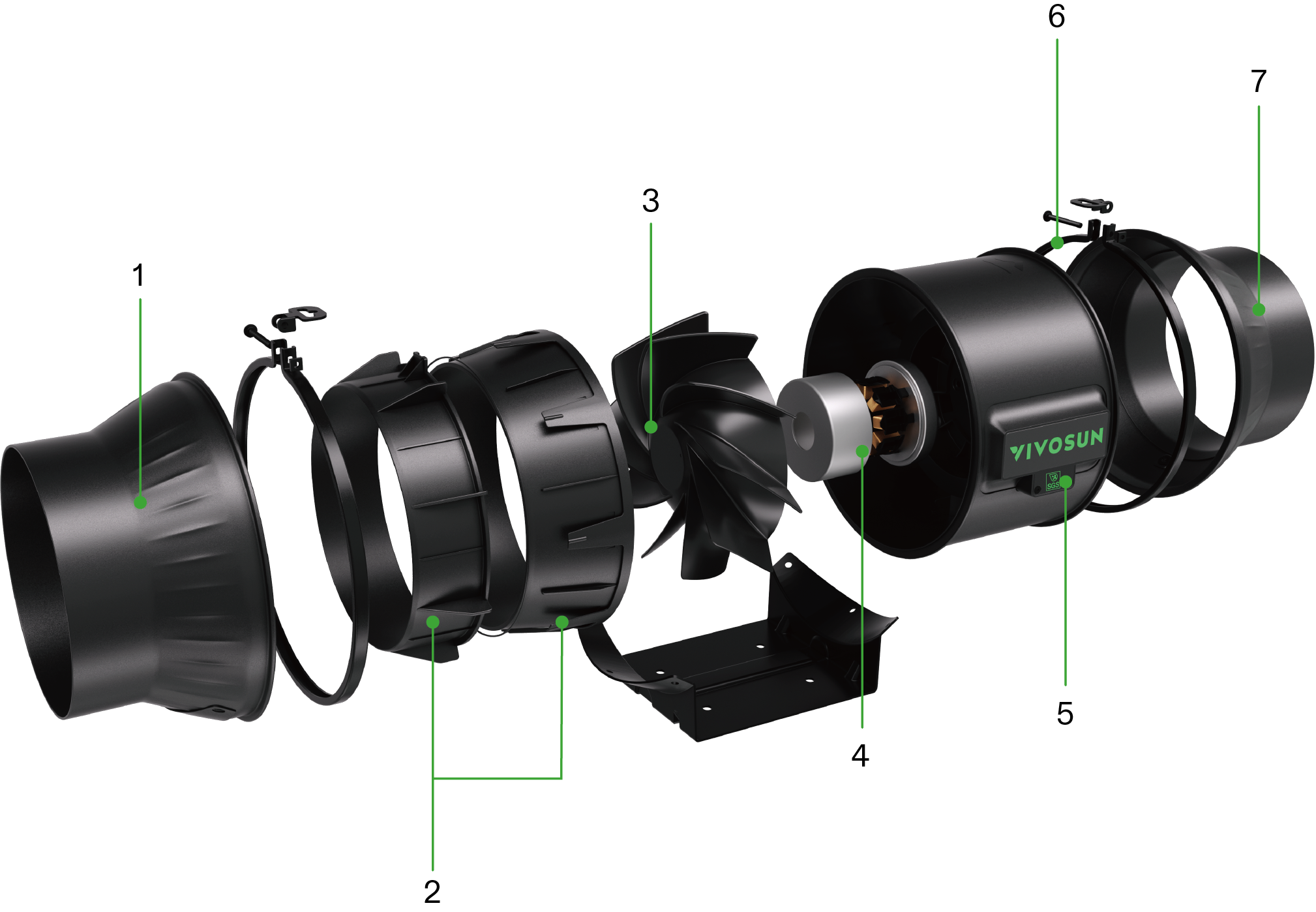

①

Flangia di aspirazione

②

Cerchio d’aria

③

Pale del rotore

④

Motore EC

⑤

Unità del ventilatore

⑥

Fibbia

⑦

Flangia di scarico

DIMENSIONI

e326a6b8d2a6f849b545de0b72353004 *Ⅰ : Foro lungo 4-G

88ee3ffb4587f70a247a2dff58b908ea

606f4bd58da56ec40fc650a766112bf5

Numero di serie

Parte

Quantità

①

Flangia

②

Unità del ventilatore

③

Pale del rotore

④

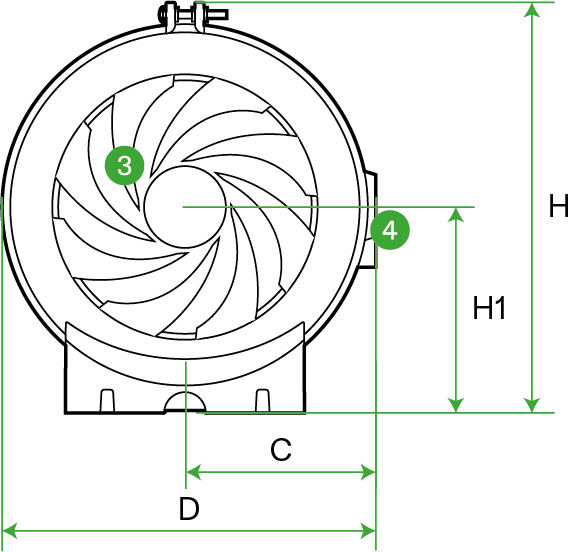

Scatola di terminali

⑤

Fibbia

Unità: mm

Modello No.	VSV-AZT4	VSV-AZT6
A	302	313
ΦB	Φ97	Φ147
C	91	103
D	179	203
E	80	80
F	60	60
G (Foro lungo)	5.5x6.5	5.5x6.5
H	197	221
H1	100	111

SPECIFICHE

VSV-AZT4

VSV-AZT6

Dimensione

10.2 cm

15.2 cm

Ingresso

110-240V 50/60Hz

Consumo energetico medio

20W±5%

35W±5%

Flusso d’aria

357.0m³/h

692.0m³/h

Rumore

35 dB(A)

37 dB(A)

Velocità della ventola (Max)

3000R/min±10%

Motore elettrico

Motore EC

Cuscinetto

Cuscinetti a sfera NMB

Cuscinetto IP

IP44

Durata cuscinetti

67000 ore

Certificazione

FCC,CE

APPLICAZIONE

AeroZesh può essere utilizzato come ventilatore di scarico o ventilatore di immissione nel tuo spazio di crescita e ognuno ha una posizione di impostazione diversa per una ventilazione ottimale.

Ventilatore di scarico: Appeso o montato nell’angolo opposto più alto all’interno del tuo spazio di crescita. La freccia del flusso d’aria punta lontano dal tuo spazio di crescita.

Ventilatore di immissione: Montato in un angolo inferiore all’esterno del tuo spazio di crescita. La freccia del flusso d’aria punta verso il tuo spazio di crescita.

de95dd020914e2e5c1ee8bd3ca34ac00

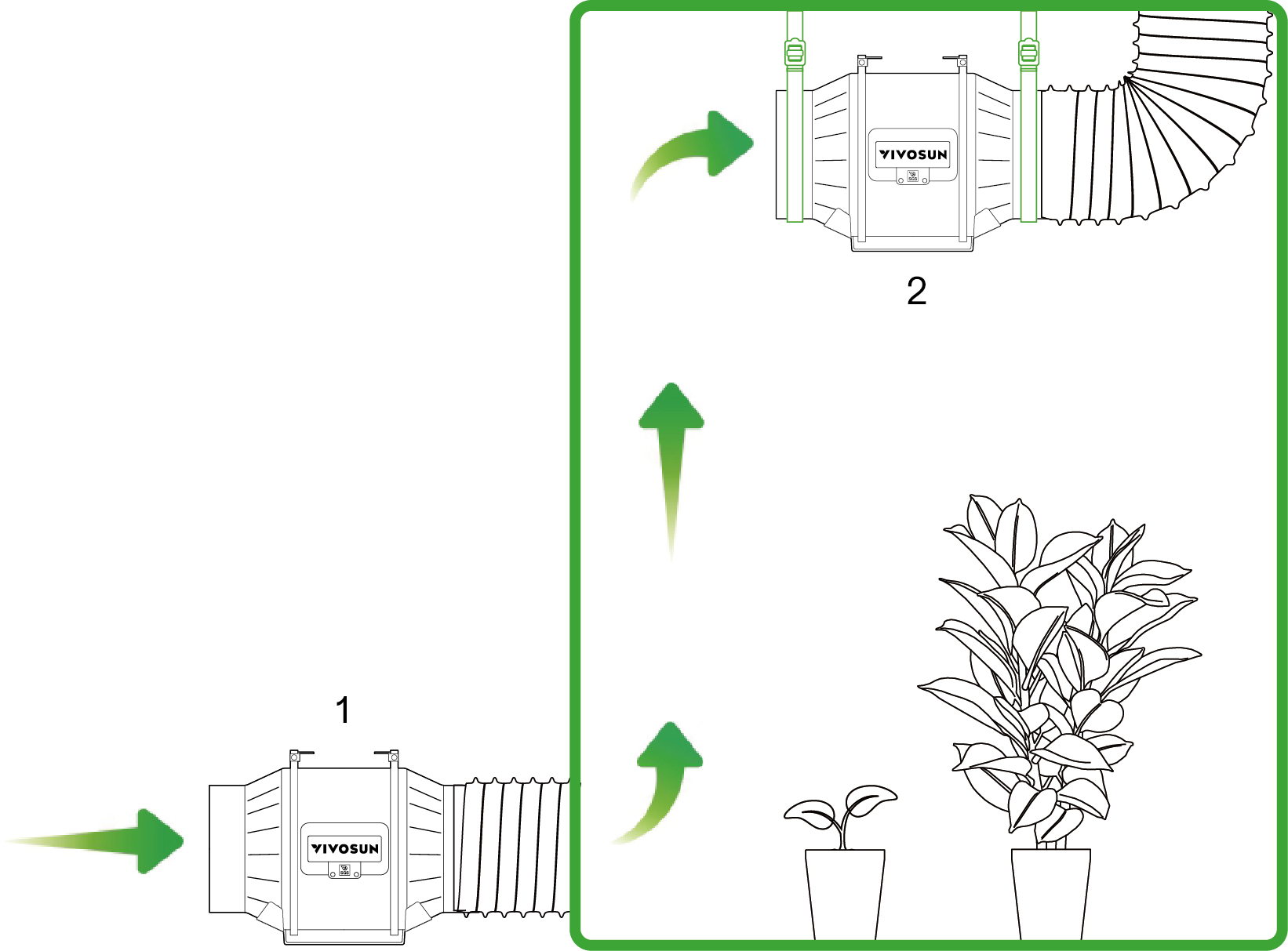

1.Ventilatore di scarico
2.Ventilatore di immissione

INSTALLAZIONE

1. MONTAGGIO COME VENTILATORE DI IMMISSIONE

PASSO 1

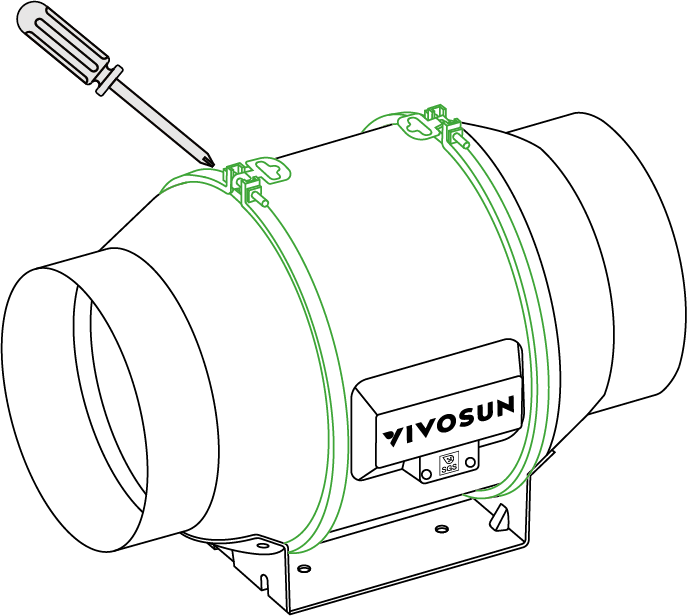

Svita e allenta le fibbie sull’unità del ventilatore.

PASSO 2

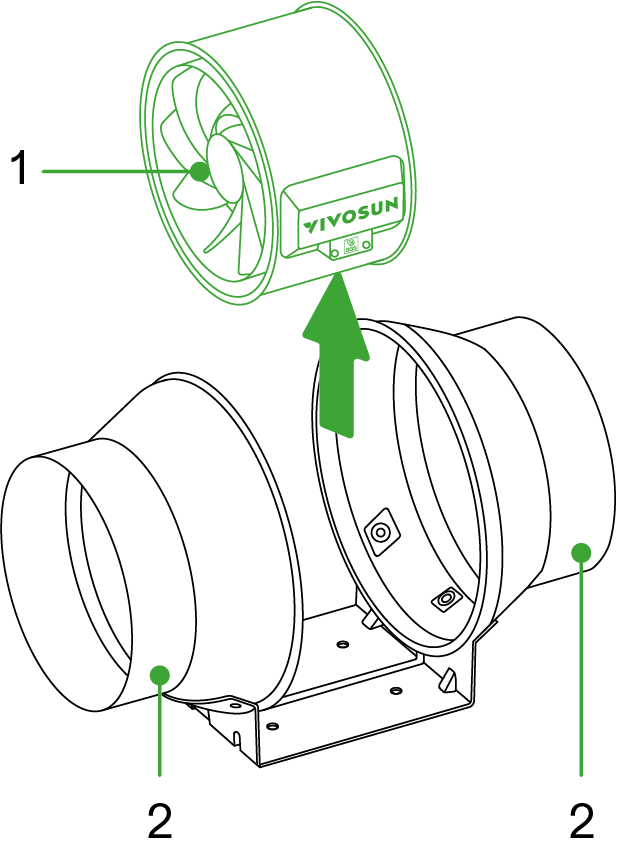

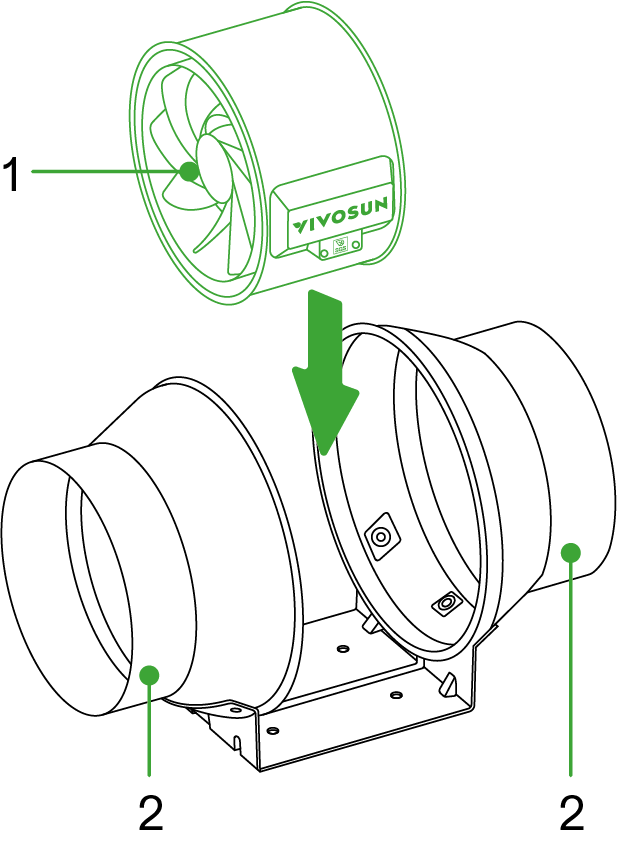

Rimuovi l’unità del ventilatore dal supporto della flangia.

*1.Unità del ventilatore
*2.Flangia

PASSO 3

Pratica quattro fori e fissa le due staffe della flangia nella posizione desiderata su un supporto o travetto di legno con quattro viti di legno. Per il montaggio su una superficie diversa dal legno, fissa gli ancoraggi a parete nei fori prima di avvitare le viti di legno per fissare le staffe della flangia.

PASSO 4

Inserisci di nuovo l’unità del ventilatore tra le due staffe della flangia, assicurandoti che la freccia del flusso d’aria sull’unità del ventilatore sia nella stessa direzione degli indicatori sulla flangia. Quindi stringi le fascette metalliche per fissare l’unità del ventilatore.

*1.Unità del ventilatore
*2.Flangia

PASSO 5

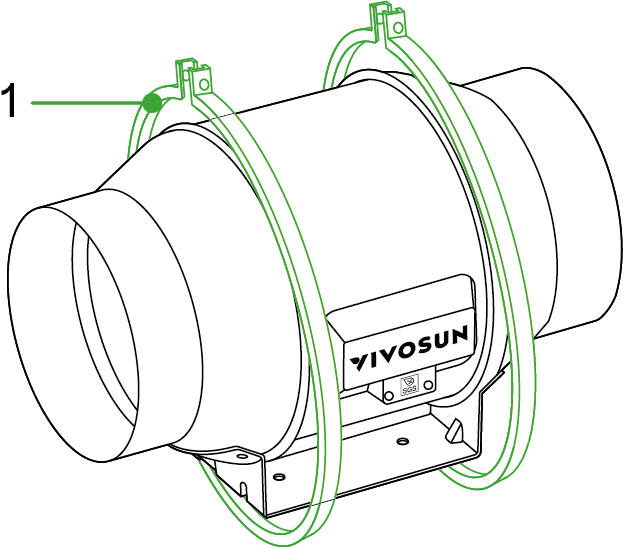

Rimetti le fibbie sull’unità del ventilatore e fissale con le viti.

*1.Fibbia

2. APPENDERE COME VENTILATORE DI SCARICO

A. APPENDERE VERSO L’ALTO

A.1 Cinghie di sospensione

PASSO 1

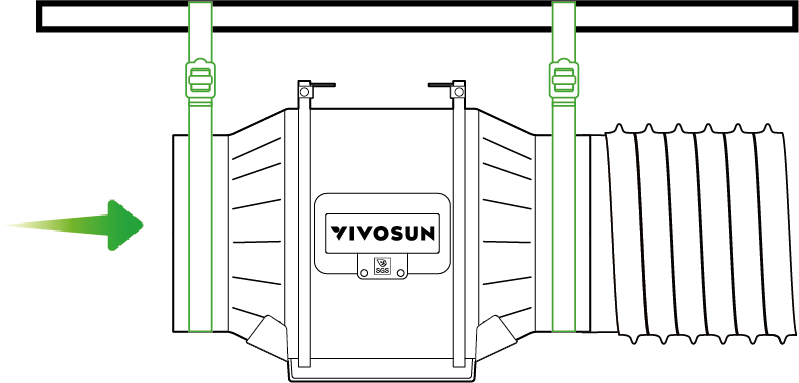

Avvolgi le due cinghie di sospensione attorno alle flange come mostrato nel diagramma.

PASSO 2

Infila la cinghia attraverso la fessura interna della scala dall’alto.

PASSO 3

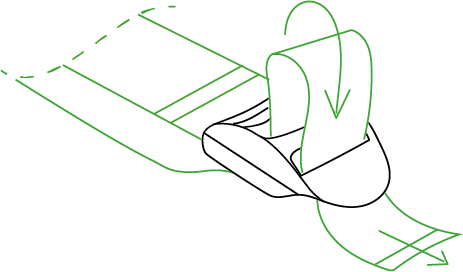

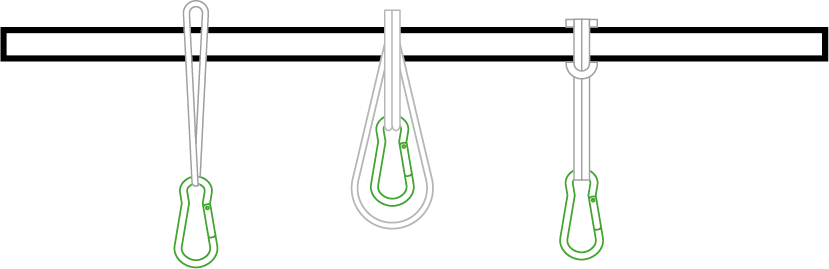

Passa la cinghia nella fissura esterna della scala dal basso. Regola la lunghezza del ciclo completato se necessario.

a3454235e217b591efbd5443df6bdf9d

048f34cb007ee47fd00413d207bb6dc7

fd91283ca0aed4d4cfda27c139ea299c

PASSO 4

Infila l’estremità libera attraverso la fessura centrale della serratura della scala per fissare il ciclo.

PASSO 5

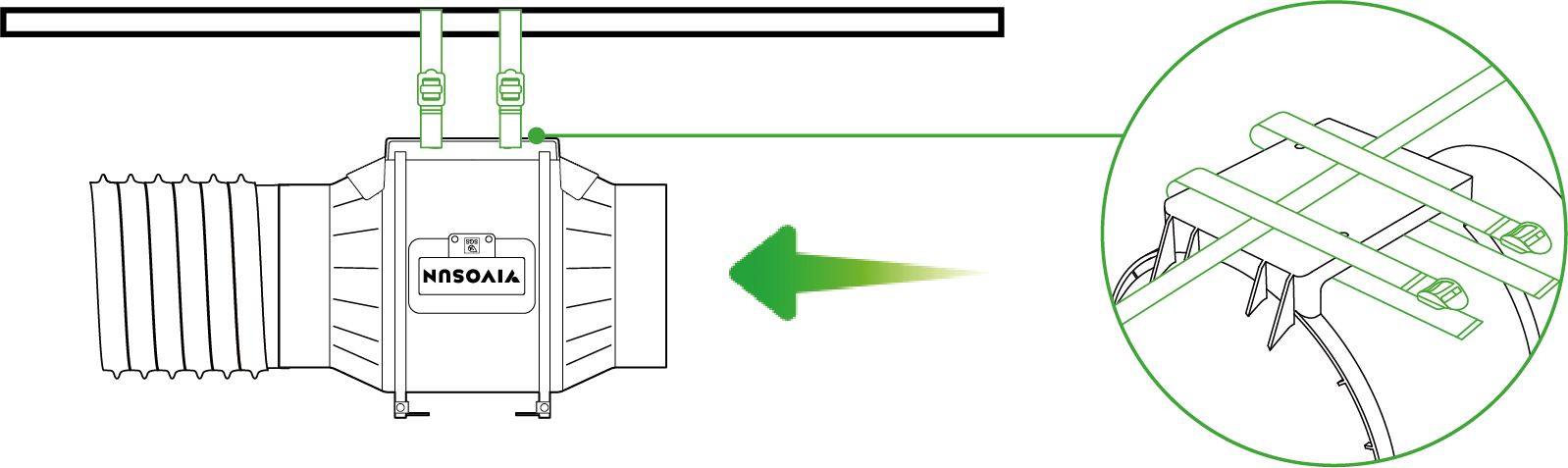

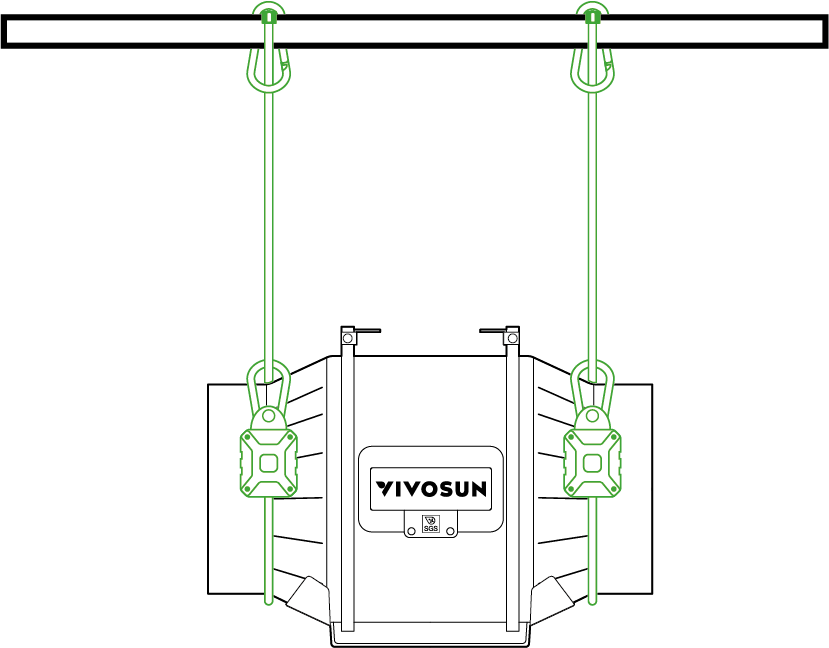

Avvolgi l’altra estremità delle due cinghie di sospensione attorno a un palo, come mostrato nell’immagine.

Appendi il ventilatore utilizzando le flange canalizzate per fissarlo. Regola l’altezza se necessario per adattarla al tuo spazio.

A.2 Ganci di corda (venduti separatamente)

PASSO 1

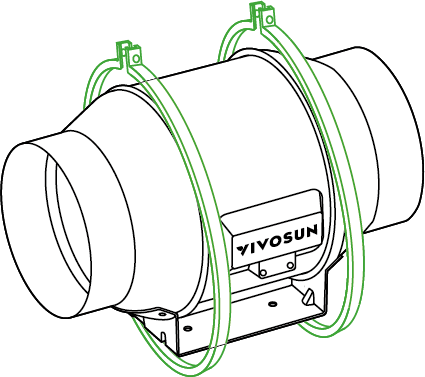

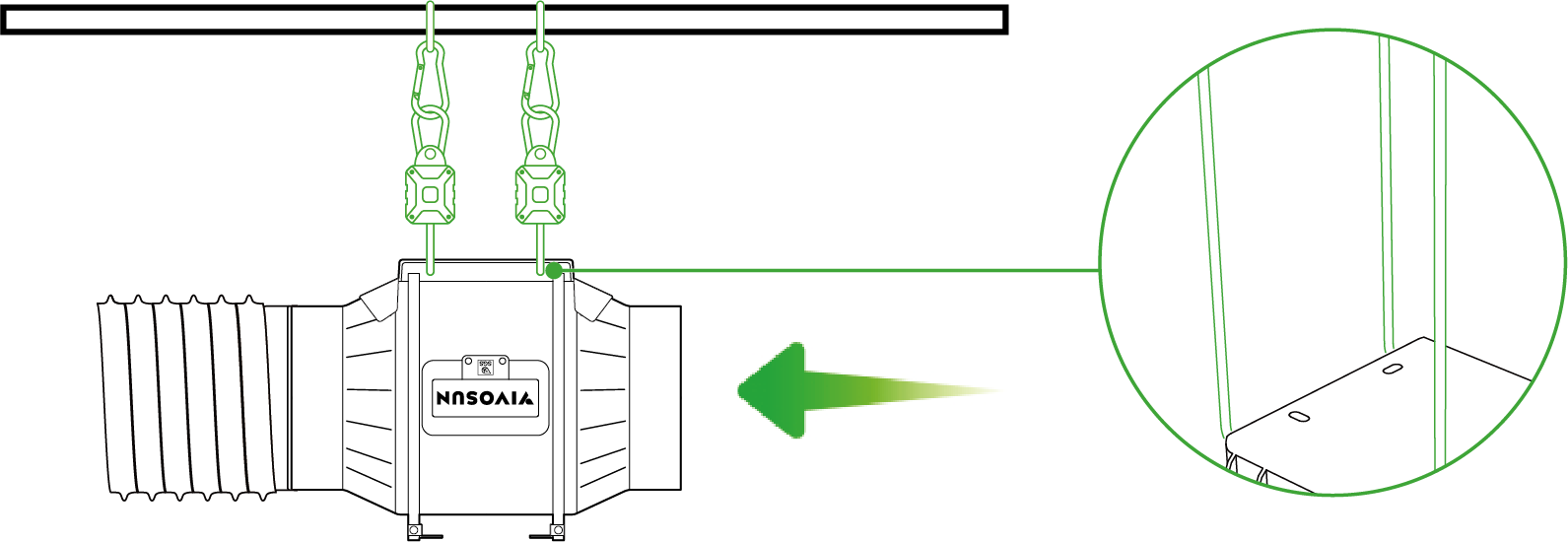

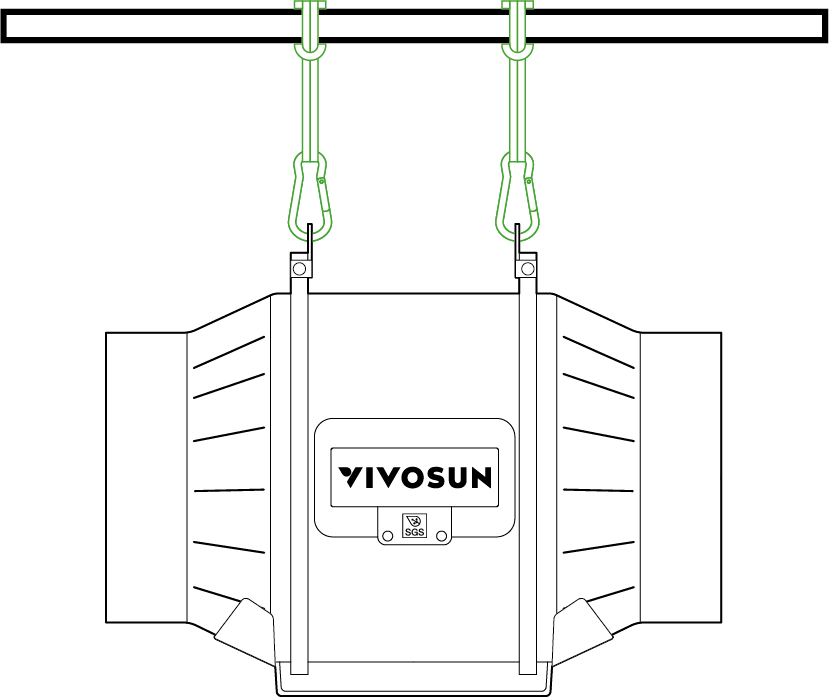

Avvolgi i due ganci di corda attorno alle flange, come illustrato nel diagramma. Blocca i moschettoni sui corde per fissare il ventilatore.

PASSO 2

Avvolgi l’altra estremità dei ganci di corda attorno alla trave trasversale, come mostrato nel diagramma. Blocca i moschettoni nella corda per fissare il ventilatore al palo.

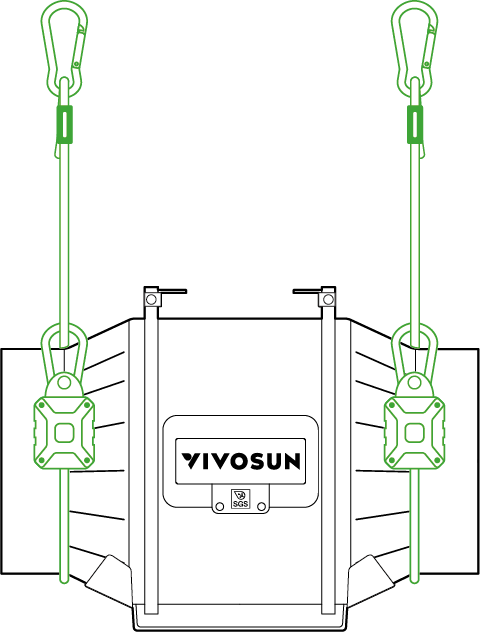

Premi il pulsante giallo di regolazione per alzare e abbassare il ventilatore all’altezza desiderata.

A.3 Ganci di corda

PASSO 1

Passa l’uncino attraverso il palo, come illustrato nel diagramma.

PASSO 2

Blocca i moschettoni sulla corda per fissare il ventilatore al palo.

B. APPENDERE VERSO IL BASSO

B.1 Cinghie di sospensione

Avvolgi le cinghie di sospensione attorno al palo e alle staffe della flangia del ventilatore. Regola e stringi le cinghie di sospensione, come mostrato nella parte A.1, Passaggi 2-4. Lascia che il ventilatore penda dal palo una volta che le cinghie sono sicure.

B.2 Ganci di corda (venduti separatamente)

Avvolgi i due ganci di corda attorno al palo e alla flangia del ventilatore. Fissa i due ganci alle rispettive corde per appendere il ventilatore.

Premi il pulsante giallo sul gancio di corda per regolare l’altezza del ventilatore al livello desiderato.

3. COLLEGAMENTO AL CONTROLLER E12

VSV-AZT4/VSV-AZT6

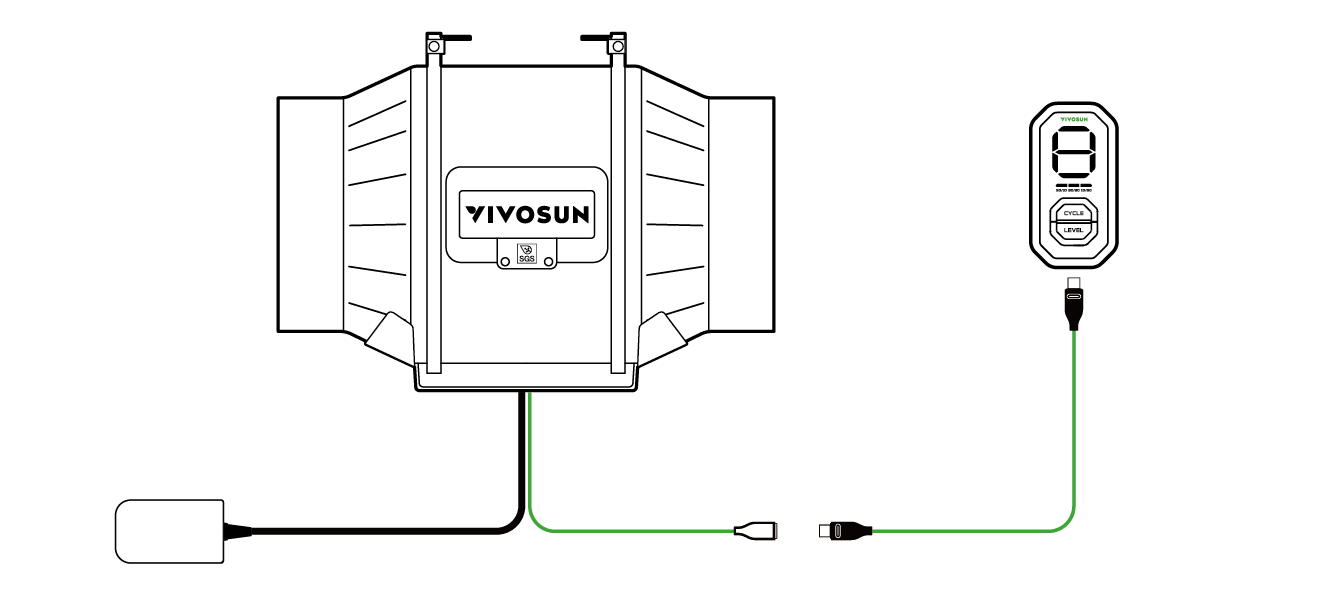

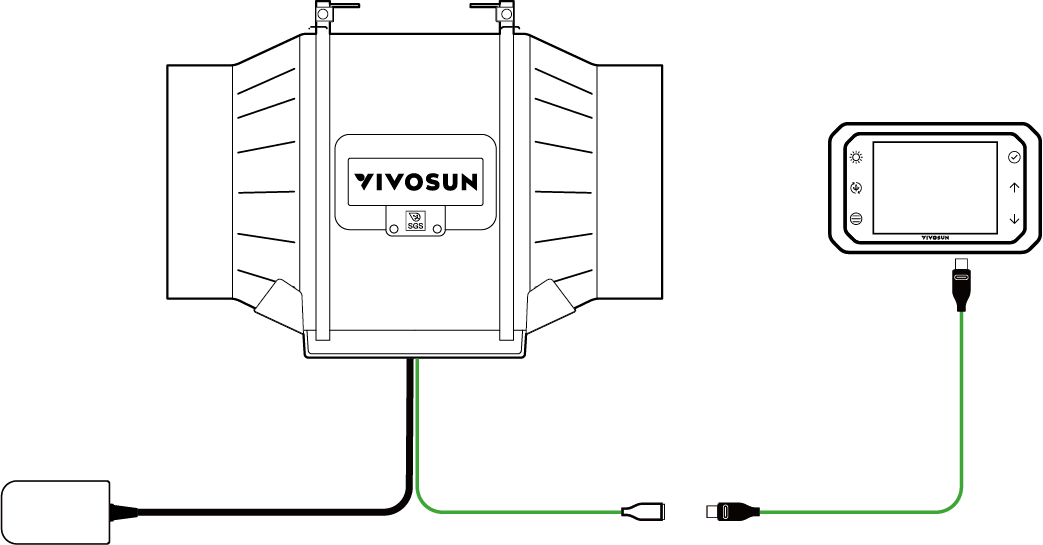

Usa un cavo di estensione di tipo C per collegare un AeroZesh a un controller E12. Il controller riceverà energia dal ventilatore canalizzato.

4. COLLEGAMENTO AL CONTROLLER VIVOSUN GROWHUB

VSV-AZT4E42A/VSV-AZT6E42A

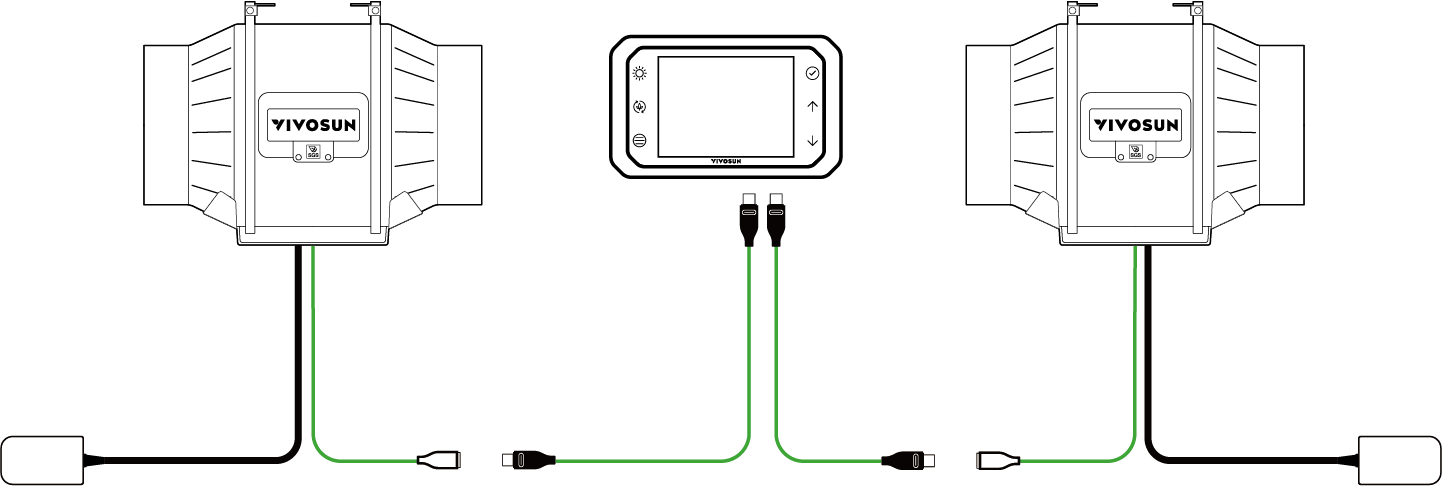

Usa un cavo di estensione di tipo C per collegare un AeroZesh a un controller GrowHub (A). Un controller GrowHub ha due porte di tipo C per controllare due ventilatori AeroZesh (B). Il controller riceverà energia dall’AeroZesh.

CONTROLLO DEL VENTILATORE

CONTROLLATO DA E12 (VSV-AZT4/VSV-AZT6)

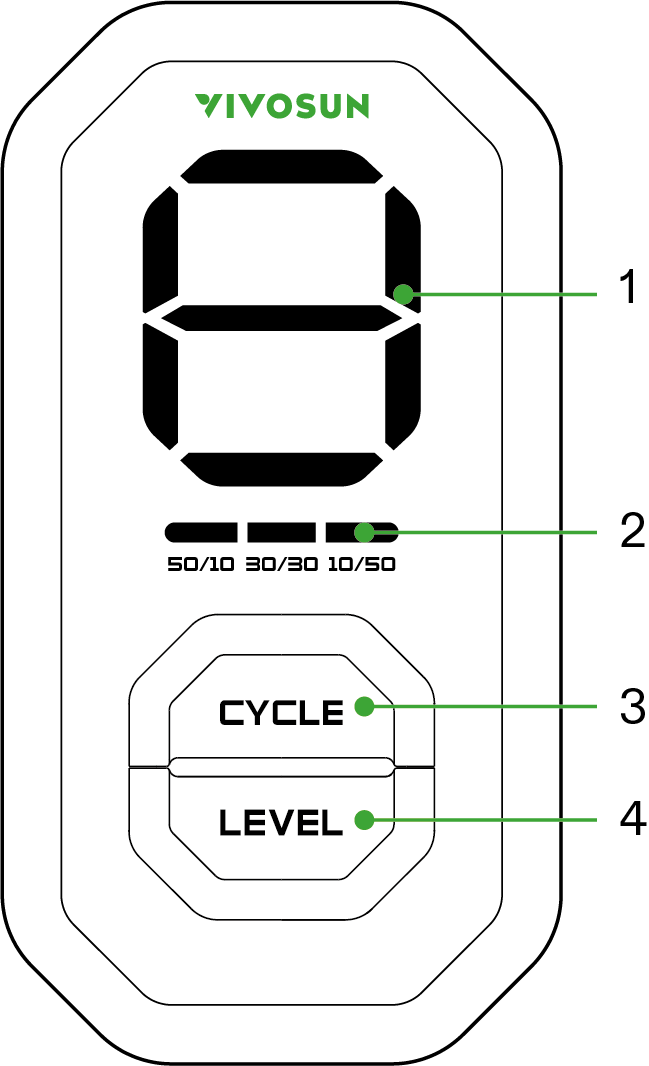

①

Livello attuale di velocità

②

Ciclo attuale ON/OFF

③

Pulsante di controllo per il ciclo ON/OFF

④

Pulsante di controllo per il livello di velocità

Impostazione della velocità del ventilatore

Premi il pulsante ''LEVEL'' per cambiare il livello di velocità del ventilatore da 0 a Max. Il livello di velocità si visualizza sopra (''A'' indica il livello di velocità massima).

Tieni premuto il pulsante "LEVEL" per 3 secondi per spegnere rapidamente il ventilatore canalizzato. Il livello di velocità verrà memorizzato e ripristinato se accendi di nuovo il ventilatore canalizzato premendo il pulsante "LEVEL".

Impostazione del ciclo ON/OFF

Premi il pulsante ''CYCLE'' per passare tra tre modalità di ciclo ON/OFF e la luce indicatrice corrispondente si accenderà: ''50/10'': 50min ON, 10min OFF; ''30/30'': 30min ON, 30min OFF; ''10/50'': 10min ON, 50min OFF. Nessuna luce accesa: modalità manuale.

Tutte le luci indicatrici e il display si spegneranno dopo 10 secondi senza operazioni. Premi qualsiasi pulsante per accendere di nuovo lo schermo.

Nota: Si consiglia di utilizzare E12 al di fuori della tenda da coltivazione per una maggiore durata.

CONTROLLATO DA GROWHUB E42A (VSV-AZT4E42A/VSV-AZT6E42A)

Si prega di consultare il manuale di GrowHub E42A per il controllo della ventola canalizzata e la connessione all’app.

https://vivosun.com/support/guide/growhub-e42a

MANUTENZIONE

Si consiglia di pulire regolarmente ogni anno. Assicurati di spegnere l’alimentazione prima di pulire .

3c732073e258b35ff7545b2fea2b6a20

PASSO 1

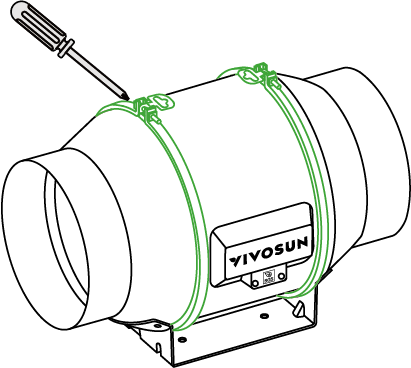

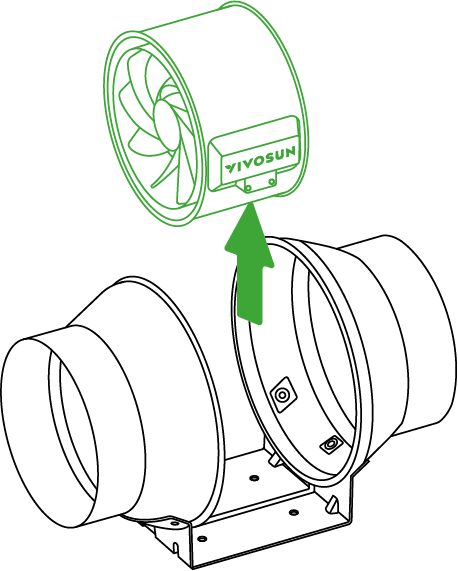

Svita e allenta le fibbie dell’unità del ventilatore e rimuovila dalle staffe della flangia.

b2cfeb0bfce70090a04631c794137188

PASSO 2

Usa un panno umido per pulire le pale del ventilatore e l’elica.

Rimuovi il cerchio dell’aria tra l’unità del ventilatore e la flangia di aspirazione. Pulisci l’interno delle flange di aspirazione e scarico e il cerchio dell’aria.

fa81c276a278e6939fec8c404365f0cb

PASSO 3

Dopo la pulizia, riposiziona l’unità del ventilatore e il cerchio dell’aria nelle staffe della flangia e fissa le fibbie.

Garanzia

VIVOSUN offre una garanzia limitata di 2 anni su questo prodotto, acquistato direttamente da noi o dai nostri rivenditori autorizzati, a partire dalla data di acquisto originale.

Questa garanzia si aggiunge ai diritti di garanzia legale previsti dalle leggi sulla protezione dei consumatori del paese in cui il prodotto è stato acquistato e non li modifica in alcun modo.

Per la Politica di Garanzia completa, visitare: https://www.vivosun.com/help/warranty-policy

In alternativa, è possibile contattare il servizio clienti all’indirizzo: support@vivosun.com / +1 888-505-8486.

AVVERTENZA

L’installazione deve rispettare le normative locali e le specifiche nazionali.
L’attrezzatura deve soddisfare i seguenti standard:
- 2014/35/EU Direttiva sulla bassa tensione
- 2014/30/EU Direttiva sulla compatibilità elettromagnetica
Il ventilatore funziona con una tensione di ingresso di 110V AC a 240V AC. NON utilizzare con tensioni più elevate.
Assicurati che l’aria trasferita non sia infiammabile, esplosiva o corrosiva. La temperatura ambiente non deve superare i 40 °C (104 °F).
NON spruzzare o pulire il ventilatore con acqua o altri liquidi, poiché ciò potrebbe causare cortocircuiti o scosse elettriche.
È vietata l’installazione su finestre o in luoghi all’aperto.
Impedire il reflusso dell’aria da camini aperti o altri dispositivi a combustione.
NON utilizzare sostanze chimiche come benzina, benzolo o solventi per pulire il ventilatore.
Tieni l’acqua lontana dal motore e dai componenti elettrici. NON immergere le parti in plastica in acqua a temperature superiori a 60 °C (140 °F).
Tieni il ventilatore fuori dalla portata dei bambini.
Durante il funzionamento, è severamente vietato smontare, manutenzionare e riparare il ventilatore.
NON ACCENDERE IL VENTILATORE A MENO CHE NON SIA SALDAMENTE FISSATO.
Assicurati che non ci siano oggetti nelle vicinanze dell’apertura di aspirazione del ventilatore prima di metterlo in funzione.
Durante l’installazione, conferma che tutti gli accessori siano correttamente installati e che la struttura del ventilatore possa sostenere il carico massimo durante il funzionamento.
Se il ventilatore emette rumori aumentati, picchi di temperatura, fermo delle pale o interferenze da oggetti estranei, scollegalo immediatamente, interrompi l’uso e risolvi il problema prima di riprendere il funzionamento.
Conserva il ventilatore in un ambiente che presenta le condizioni di temperatura e umidità specificate. Se viene conservato per più di sei mesi, testare il ventilatore prima dell’uso per garantire la corretta funzionalità.
NON TAGLIARE O RICONNETTERE IL CAVO DI ALIMENTAZIONE. Se il cavo di alimentazione è danneggiato, contatta il servizio clienti. Modifiche non autorizzate annulleranno la garanzia.

7436ba60b279dbce7b4cdbb607648a2b

NON DISPORRE DI QUESTO PRODOTTO CON I RIFIUTI COMUNI. Gli apparecchi elettrici contengono materiali pericolosi che possono danneggiare l’ambiente se non smaltiti correttamente.

Contatta il tuo governo locale per informazioni su centri di raccolta nelle vicinanze o programmi di riciclaggio che accettano rifiuti elettronici.
