Grow Tent High CFM Unterstützungspolensatz Handbuch

Warnung

Bitte lesen Sie die folgenden Anweisungen vor der Verwendung:

Überprüfen Sie die Größe Ihres Zeltes und der Stange vor der Installation.
Dieses Produkt ist nicht als Deckenstange für hängende Geräte oder zur strukturellen Unterstützung eines Zeltes konzipiert.
KEINE Gegenstände an den Stützstangen aufhängen oder platzieren.
Befestigen Sie KEINE Rankgitter an den Stützstangen.
Platzieren Sie KEINE Heizungen oder andere Wärme erzeugende Geräte in der Nähe der Stützstangen.
Halten Sie die Stangen außerhalb der Reichweite von Kindern, um Ersticken oder Verletzungen zu vermeiden.
Untersuchen Sie regelmäßig die Stangen und Anschlüsse, um sicherzustellen, dass das Zelt sicher zusammengebaut ist.
Gehen Sie beim Umgang mit allen Metallteilen während des Zusammenbaus vorsichtig vor, um Verletzungen durch scharfe Kanten zu vermeiden.

Produktinhalt

MODELL: VST-SP1

d24a039c5440486e78b0cb8993160324

φ 19 mm

4 STK

e33b1ab8e3bda79d710bc7987d1bc71a

φ 16 mm

4 STK

7864ca08a7ebc497b5f229007ce80301

Schraubkappe

4 STK

55dc582b38f7261c059516dcb8186967

Haken

8 STK

728f91eb61e411efefc79c70e9ca36e0

Dichtung

10 STK

MODELL: VST-SP2

bfaacd285a0e84e489ca8cc692fd8c7b

φ 19 mm

4 STK

01eec82499aba7cd0a8a55771cb1b926

A: φ 16 mm

4 STK

e736c27e1147bd4d25faf2f3e33298a9

B: φ 16 mm

4 STK

7864ca08a7ebc497b5f229007ce80301

Schraubkappe

8 STK

55dc582b38f7261c059516dcb8186967

Haken

8 STK

728f91eb61e411efefc79c70e9ca36e0

Dichtung

10 STK

Spezifikationen

Modell

VST-SP1

VST-SP2

Material

PP (Haken) Metall (Stange) ABS (Befestigung)

Kompatible Zeltdimensionen

24"–36" (60–90 cm)

39"–60" (100–150 cm)

Kompatible Stangengröße

16–19 mm

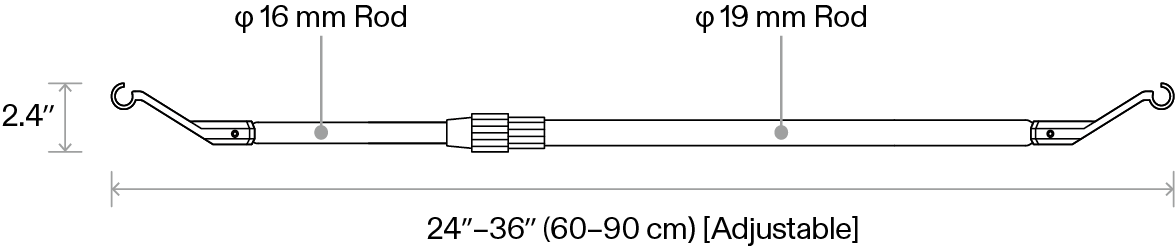

VST-SP1

Ausziehbare Stange

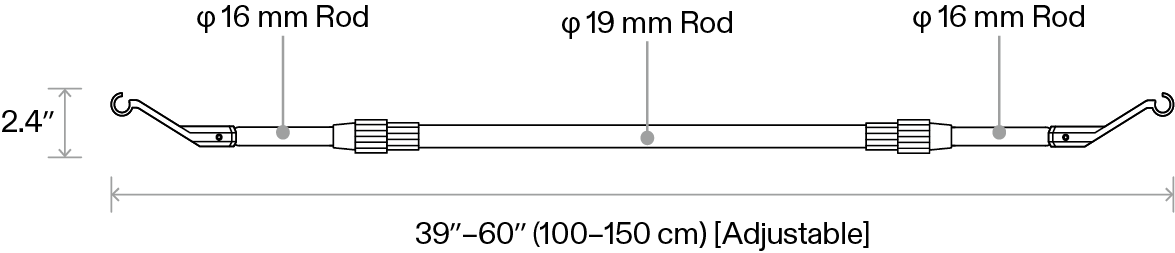

VST-SP2

Ausziehbare Stange

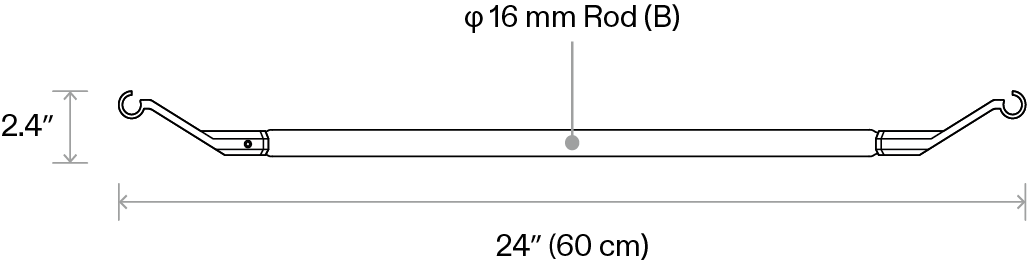

Einzelnestange(B) 16 mm

Die 16 mm Stange (B) muss aus der ausziehbaren Stange herausgezogen werden. Diese Stange hat nur einen Knopf, um den Haken zu sichern. Bei 4'×2' Zelten müssen Sie zwei 16 mm Stangen (B) entfernen und zusammen mit zwei kompletten Stangen verwenden.

Installation

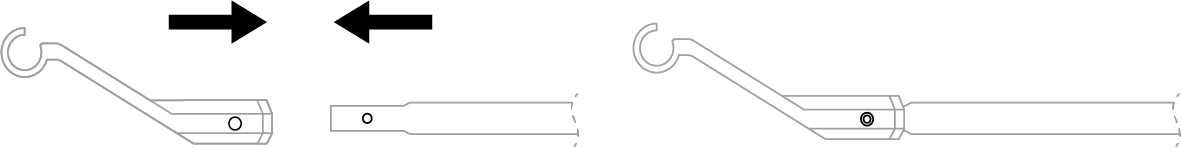

Schritt 1: Installieren der Haken

Drücken Sie den Knopf auf der Stange und schieben Sie den Haken ein, bis der Knopf einrastet und verriegelt. Installieren Sie Haken an beiden Enden jeder ausziehbaren Stange.

31c43c73f1c54e69fbd1c2e30f3648d0

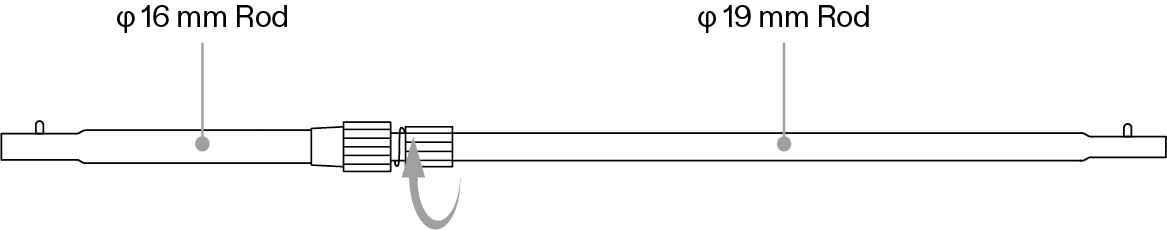

Schritt 2: Montage und Justierung der Stange

Platzieren Sie die Schraubkappe auf der 19 mm Stange, ohne sie festzuziehen, stecken Sie die 16 mm Stange ein, sichern Sie die Kappe leicht und stellen Sie sicher, dass alle Haken in die gleiche Richtung ausgerichtet sind.

Hinweis: Die 16 mm Stange hat nur einen Knopf, um den Haken zu sichern.

5f10fe8b6bd2aadd1cf2b8c20c521a47

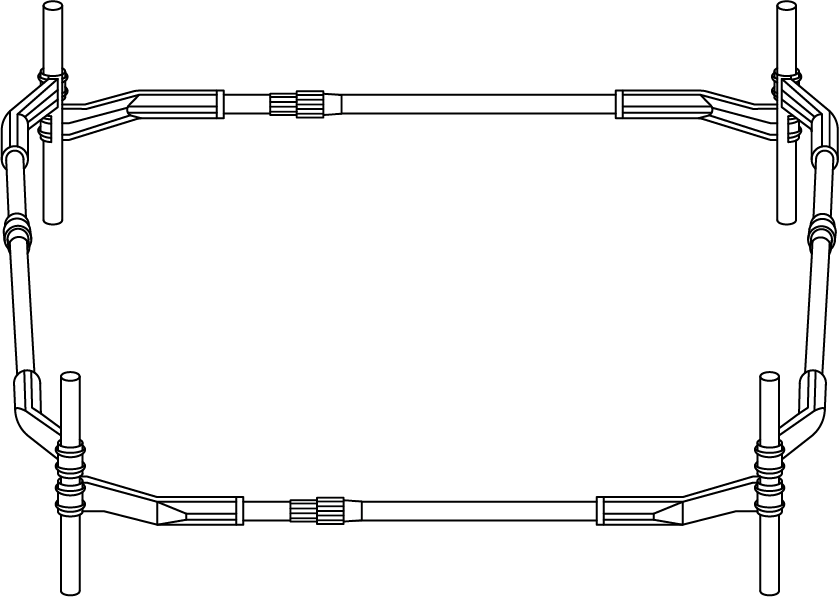

Schritt 3: Montage der Stützstangen

Wählen Sie eine geeignete Höhe – typischerweise etwa die Hälfte der Gesamthöhe des Zeltes – für die Montage der Stützstangen. Lösen Sie die Befestigung an den ausziehbaren Stangen und verlängern Sie die Stützstange, bis sie in den Abstand zwischen den aufrechten Zeltstangen passt. Befestigen Sie die Haken an den Stangen mit dem "Bogen" nach außen, um die Zeltwände zu stützen. Ziehen Sie die Befestigung an, sobald die ausziehbaren Stangen gesichert sind.

Stellen Sie sicher, dass der "Bogen" der Stützstangen immer nach außen zeigt, um die Zeltwände ordnungsgemäß zu stützen.

Tipps:

Verwenden Sie Ihre Handfläche, um die Haken auf den Zeltstangen zu drücken.
Die erste Installation kann erhebliche Kraft erfordern, um sie sicher zu installieren und zu befestigen.

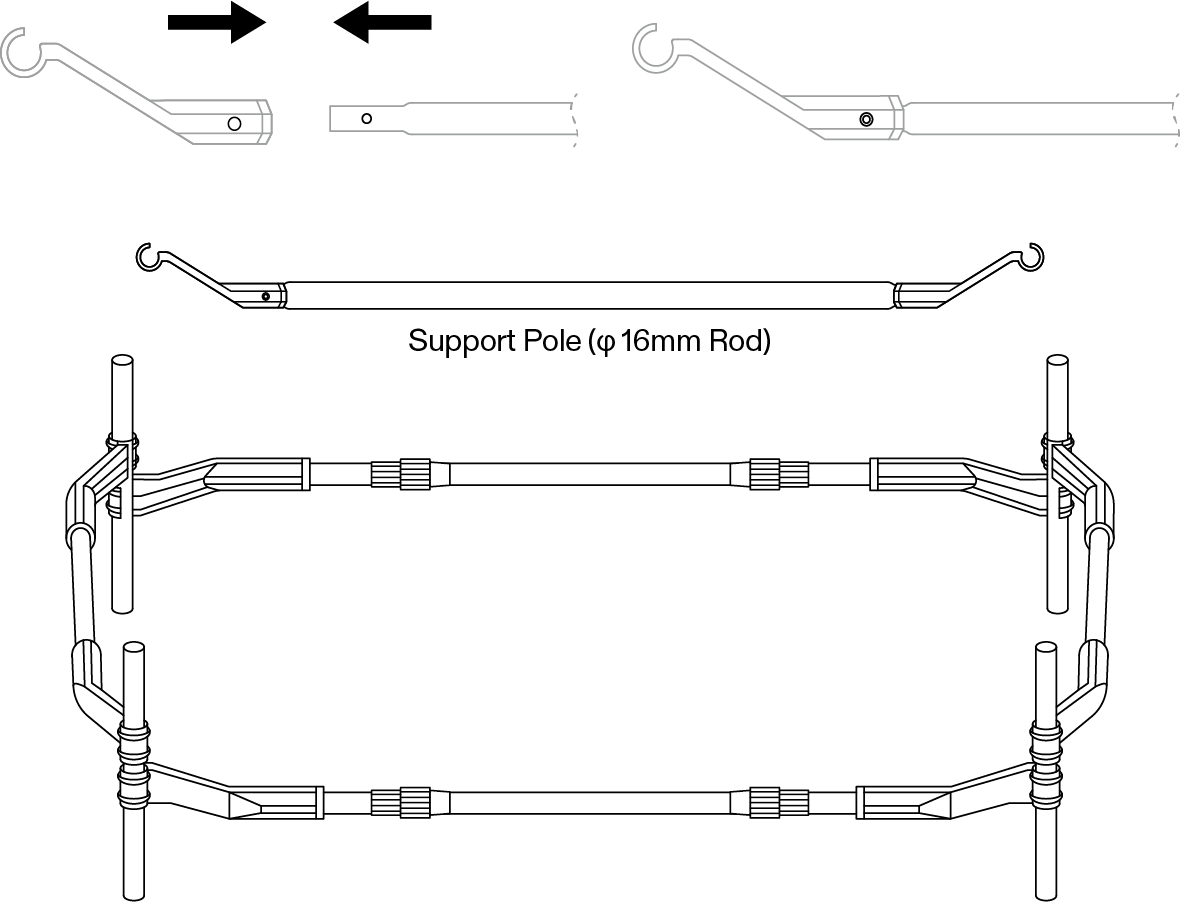

Für 4'×2' Zelte

Für 4'×2' Zelte entfernen Sie die 16 mm B-Stange aus der ausziehbaren Stange (VST-SP2) und installieren Sie Haken an beiden Enden. Sie benötigen zwei B-Stangen und zwei zusätzliche ausziehbare Stangen, um das Zelt anzupassen. Wiederholen Sie den vorherigen Installationsprozess, um die beiden B-Stangen-Stützstangen an den kurzen Seiten des Zeltes zu montieren und die beiden ausziehbaren Stangen-Unterstützer an den langen Seiten.

Verwendung von Dichtungen bei Bedarf

Wenn Sie der Meinung sind, dass die Befestigung nicht sicher ist (z.B. bei kleineren Stangen), kann eine Dichtung erforderlich sein, um die Verbindung zu verstärken. Im Allgemeinen wird eine Dichtung zunächst nicht benötigt, aber halten Sie sie bereit, falls Sie später feststellen, dass die Verbindung nicht sicher genug ist.

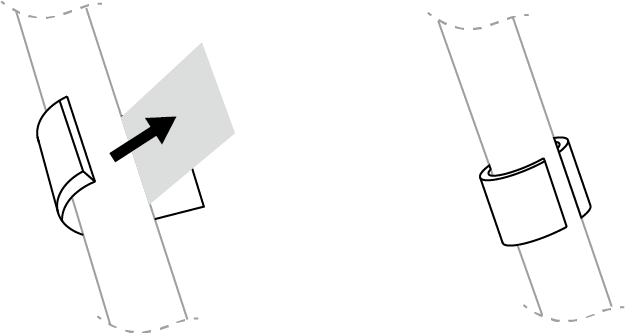

Schritt 1: Entfernen Sie die klebrige Seite einer Dichtung und befestigen Sie sie in geeigneter Höhe um die Zeltstange, wie in den unten gezeigten Diagrammen. Wiederholen Sie den Vorgang, um die restlichen Dichtungen an den anderen Zeltstangen zu befestigen.

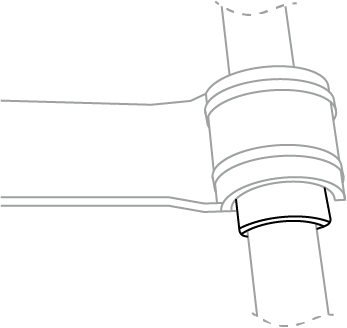

Schritt 2: Drücken Sie dann die Haken der Stützstangen auf die Dichtungen, um sie an den Zeltstangen zu montieren, wobei der "Bogen" nach außen zeigt, um die Zeltwände zu stützen.

Garantie

VIVOSUN bietet ab dem ursprünglichen Kaufdatum eine zweijährige beschränkte Garantie auf dieses Produkt, das direkt bei uns oder unseren autorisierten Händlern gekauft wurde.

Diese Garantie gilt zusätzlich zu Ihren gesetzlichen Rechten nach den geltenden Verbraucherschutzgesetzen des Landes, in dem das Produkt gekauft wurde, und beeinträchtigt diese nicht.

Für die vollständige Garantiepolitik besuchen Sie bitte: https://www.vivosun.com/help/warranty-policy

Alternativ können Sie den Kundenservice unter support@vivosun.com / +1 888-505-8486 kontaktieren.
